DESGASIFICADORES
presurizados
DESCRIPCIÓN
Desaireador presurizado para calderas de vapor.
Tanque desaireador presurizado, necesario para una desaireación térmica completa del agua de alimentación.
Las mejores condiciones de trabajo (temperatura 105°C y presión interna alrededor de 0,4 bar) se controlan y gestionan electrónicamente.
El vapor, necesario para eliminar los gases disueltos en el agua, se introduce a través de inyectores colocados en la parte inferior del depósito y también a través de una válvula moduladora, en la torre de desgasificación.

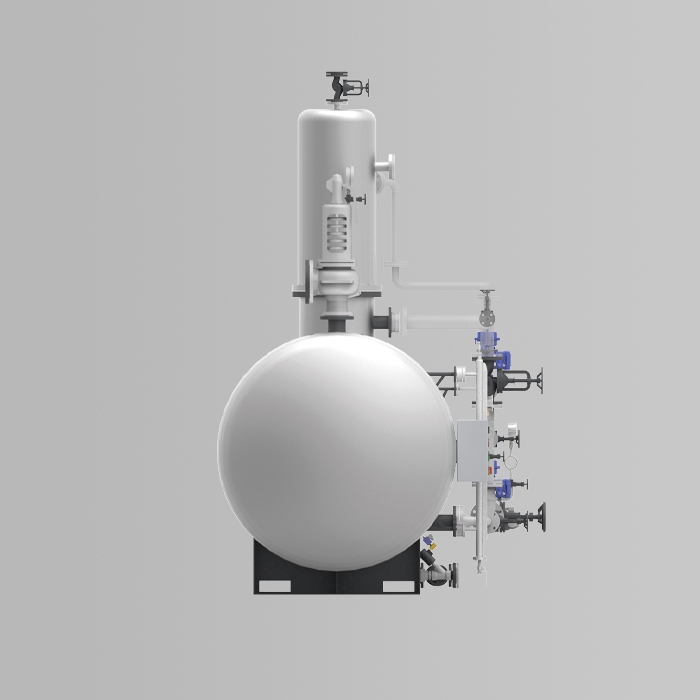

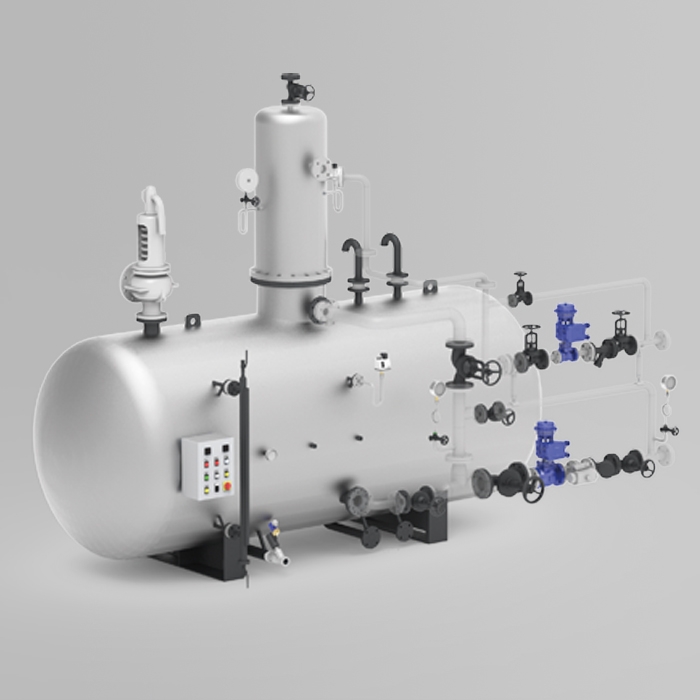

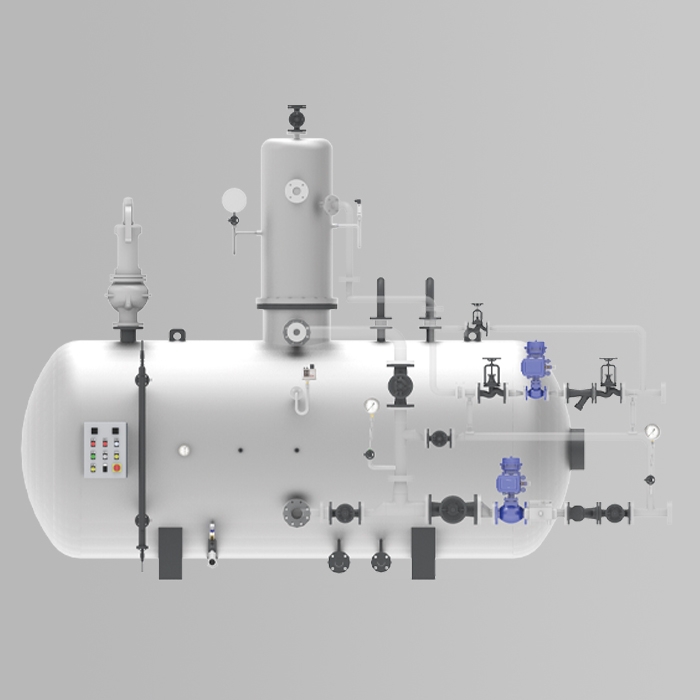

Ejecución en forma de cilindro horizontal, con placas frontales convexas y montado en un dispositivo de soporte de acero estable diseñado para instalar a la altura adecuada para evitar el fenómeno de la cavitación.
Completo con un sistema de gestión de nivel de agua electrónico y alarmas relacionadas (niveles bajo y alto).
Aislada con lana de roca de alta densidad y cubierta con relieve de papel de aluminio.
Este dispositivo se somete a los límites de aplicación del art. 3 par. 3 de la Directiva PED 2014/68/UE.
NOTA: La desaireación presurizada siempre debe ir acompañada de un desaireación química.
Equipo de producción estándar:
Sistema de inyección de vapor
Indicador de nivel magnético
Sondas para control de nivel de agua
Línea de agua de entrada con válvula neumática y filtro
Entrada de retorno de condensado
Salida de aire
Desbordamiento
Fuga
Termómetro
Manómetro
Válvula de seguridad
Suministro de agua caliente desgasificada a caldera
Panel de placa IP55
Tubería excluida, posible suministro bajo pedido
CUADRO ELÉCTRICO
Regulación tipo ON/OFF del nivel de agua en el depósito.
Activación de válvula de descarga automática por alto nivel de agua en el depósito.
Ajuste de presión en el depósito con válvula moduladora neumática, para permitir la entrada de vapor en el tanque de desgasificación.
Regulación de la temperatura del agua en el depósito con sistema termométrico y válvula de regulación para inyección de vapor.
Interceptación de línea de entrada de vapor a través válvula neumática, debido a la alta presión en el reservorio.
1 selector de operación de descarga del depósito
(Auto / 0 / manual)
1 selector de funcionamiento de la bomba de alimentación de agua
(Auto / 0 / manual)
1 selector de bomba de recirculación de agua
operación (Auto / 0 / Manual)
1 señalización de entrada de agua de reposición
1 señalización de entrada de vapor en el desgasificador
1 señalización de válvula automática de descarga activación por alto nivel de agua
1 señalización de bomba de carga de agua
operación / alarma
1 señalización de bomba de recirculación de agua
operación / alarma
1 señalización de bajo nivel de agua
1 señalización de tensión ON (400 V / 3 Ph /50 Hz) al panel de la placa
Grado de protección eléctrica IP55
DESGASIFICACIÓN
El desaireador tiene la función de reducir la concentración de los gases corrosivos O2 y CO2 disueltos en el agua de alimentación de la caldera La solubilidad de los gases en el agua se reduce cuando aumenta la temperatura; la solución del problema es aumentar la temperatura del agua de alimentación.
Desaireador termofísico (Desaireación total)
En la desaireación termofísica el proceso ocurre bajo condiciones positivas presión (0,3 – 0,4 bares).
El vapor “caliente”, necesario para eliminar los gases, se introduce a través de inyectores colocados en la parte inferior del depósito y a través de una válvula moduladora, en el tanque de desgasificación.
La alimentación de vapor está controlada por un termostato electromecánico, ajustado a la temperatura de 95°C, y por un regulador neumático actuando sobre la válvula neumática moduladora.
El llenado de agua dulce se controla a través de un regulador de nivel.
NOTA: La desaireación termofísica siempre debe ir acompañada de una desaireación química.
Los desaireadores de la serie TFE son desaireadores de tipo termofísico para la desgasificación del agua de alimentación del vapor calderas. El aparato cae en los límites de aplicación del art. 3 par. 3 de la Directiva PED 2014/68/UE.
La temperatura del agua se controla y mantiene a través del sistema termométrico que controla la inyección de vapor en el depósito. La presión dentro del tanque es controlada por un ajustador que controla una válvula moduladora neumática, que permite el paso del vapor dentro del tanque de desgasificación.
Dotado de soporte de acero que permite la instalación a una cota superior a 5 metros del eje de las bombas de alimentación de la caldera, evitando así el fenómeno de la cavitación. El desaireador está dotado con sistema de gestión del nivel de agua, en modo de mezcla entre los condensados de retorno de la instalación y el agua de reposición tratada químicamente.
El desaireador TFE está compuesto por los siguientes grupos:
Grupo de alimentación de vapor enclavado con un sistema termométrico (regulación a través de un termorregulador)
válvula para el mantenimiento de la temperatura prevista).
Grupo regulador de presión enclavado con un sensor de presión para el control modulante de la válvula neumática (regulación de la entrada de vapor en el tanque de desgasificación).
Indicador magnético de nivel, con 4 contactos biestables, oportunamente posicionados para el control ON-OFF del nivel de agua en el depósito y para las alarmas de nivel bajo y alto.
Válvula neumática en la línea de agua de entrada.
Grupo de extracción de agua desgasificada.
Ventilación de vapor.
Desbordamiento.
Válvula de descarga neumática de accionamiento automático.
Válvula de seguridad.
Bomba de recirculación.
Presostato de seguridad para el funcionamiento de la válvula de compuerta neumática de la línea de entrada de vapor.
Tablero de panel eléctrico
